超聲波發生器，通常稱為超聲波電箱、超聲波電源。它的作用是把我們的市電(220V或380V，50或60Hz)轉換成與超聲波換能器相匹配的高頻交流電信號。從放大電路形式，可以采用線性放大電路和開關電源電路，大功率超聲波電源從轉換效率方面考慮一般采用開關電源的電路形式。線性電源也有它特有的應用范圍，它的優點是可以不嚴格要求電路匹配，允許工作頻率連續快速變化。從目前超聲業界的情況看，超聲波主要分為自激式和它激式電源。
超聲波發生器的原理是首先由信號發生器來產生一個特定頻率的信號，這個信號可以是正弦信號，也可以是脈沖信號，這個特定頻率就是換能器的頻率，一般應用在超聲波設備中的超聲波頻率為20KHz、25KHz、28KHz、33KHz、40KHz、60KHz;100KHz或以上現在尚未大量使用。但隨著以后精密清洗的不斷發展。相信使用面會逐步擴大。
我國乃至世界，超聲波洗凈雖然原理都一樣，但超聲波發生器采用的發振方式有所不同，主要有下列幾種：
1、單頻率發振只采用單一的振動頻率發振，這種發振方式雖然能夠產生較強力的超聲波，但可能有超聲波照射不到的盲區出現。我國目前生產的超聲波清洗機主要采用此方式。
2、變化振幅洗凈過程中超聲波可發生振幅變化，一般采用變化電感值大小的方式來實現，這種發振方式的洗凈、脫氣效果都很好，但噪音太大。
3、交互式頻率變化(安裝兩種頻率振子)發振最初為了解決洗凈盲區的問題，在同意振動面上安裝兩種不同頻率的振子同時發振工作，但經驗表明頻率告的振子很容易出現故障，所以現在采用交互式工作方式。該方式的優點能減少盲區，但因為總是一半振子工作，聲強相應降低了，所以不會獲得強力超聲波。
4、同事多種頻率發振是近年來發展起來的新技術，采用一種振子同時生產3～5種頻率的超聲波工作，能夠產生均勻的聲場，但也不能獲得強力超聲波。
5、聚能型發振是將振子的發射端通過工具頭聚集在很小的面積上，功率密度從而增加10倍以上，具有超強的洗凈能力。我國在噴絲板的洗凈方面已有了成功的應用。

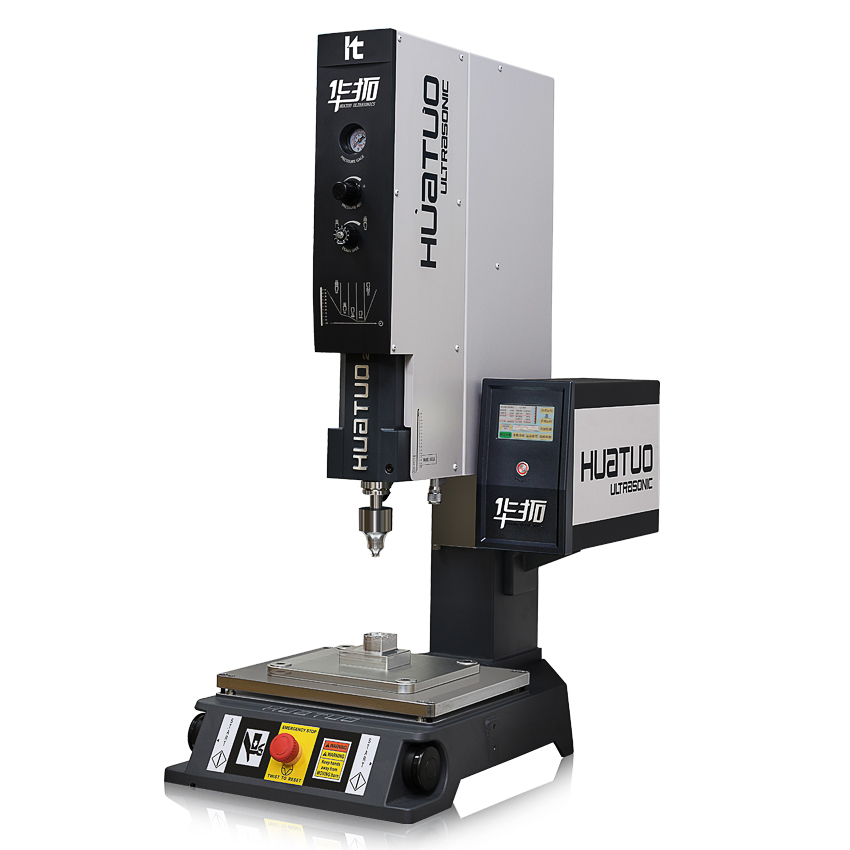

目前大功率超聲波裝置主要用于熱塑性塑料的焊接，工業清洗，但在食品紡織行業、石油工業、水處理、化學工業、污水污泥處理、金屬焊接與鉆孔、輕化工業、防垢等方面也有很廣闊的應用前景。超聲波裝置由超聲波逆變電源和換能器組成。超聲波逆變電源所用功率器件經歷了電子管、晶閘管、晶體管和IGBT四個階段。近年來在電路設計中使用了新型電路拓樸結構和新型功率器件，超聲波電源的可靠性、負載適應性、產品一致性得到了進一步提高，同時效率也大大提高產品的體積也隨著減小。因此，新型IGBT超聲電源代表了當今功率超聲電源的發展潮流。公司研制的系列智能超聲波電源采用了IGBT功率器件、DSP、DDS和模糊程序軟件控制技術，使系列產品實現了頻率自動掃描、檢測、，故障自動檢測保護，功率調整及阻抗調整可預設控制，人機對話，軟件升級等操作非常方便可靠。系列外形美觀、結構簡潔、使用簡單、節能高效。適用于各種熱塑性塑料制品的超聲波焊接機、鉚接機、點焊機、金屬件與塑料件間的鑲嵌機、金屬焊機、超聲波切削、超聲波磨削、超聲波光整、超聲波塑焊機、超聲波磨料沖擊、超聲波粉碎壓邊機和超聲波清洗機中。
